Le système
360Vue 3D de Valeo donne au conducteur
une vue d'oiseau de l'environnement du véhicule sur l'écran du tableau de bord.
L'environnement est reconstitué à
360° et en
3 dimensions. Il permet ainsi une
visibilité totale autour du véhicule et de la
situation routière.
Le conducteur peut effectuer ses manœuvres en toute sécurité grâce à une excellente visibilité de tous les obstacles situés à proximité du véhicule, des angles morts ou encore lors de la sortie d'un emplacement de stationnement.
Le système est constitué de
4 caméras numériques miniatures et d'un
logiciel de traitement d'images.
Les caméras sont intégrées aux rétroviseurs extérieurs, au pare-chocs avant et au hayon.

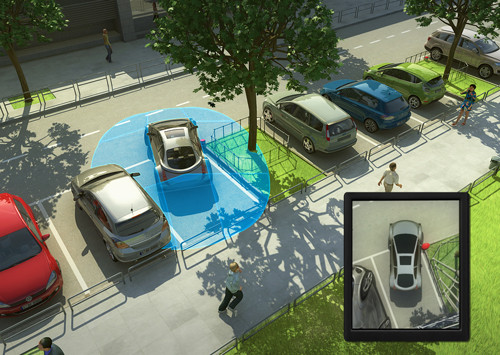

L'image, retransmise sur l'écran multifonction de la console centrale, donne au conducteur l'
impression de survoler le véhicule, un peu comme un oiseau ou un drone.

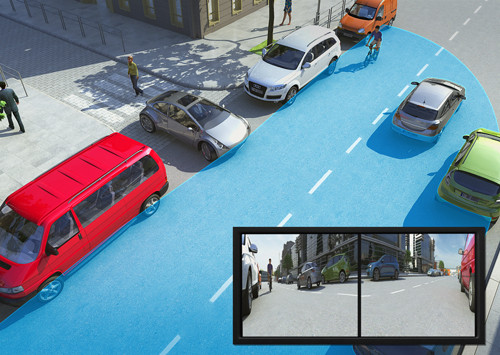

Le système peut afficher
une seule image ou
plusieurs simultanément sur un écran divisé.
Le conducteur peut également
sélectionner et
zoomer sur l'image lors de la réalisation d'une manœuvre particulière.
Cette technologie a été conçue pour permettre des manœuvres plus précises.
Le système 360Vue 3D a été lancé sur la
Volkswagen Passat à la fin de l'année 2014.
Baptisé Area View, le système de
vision environnante à base de caméra de la
Passat repose sur quatre caméras situées dans le hayon (1), sur les rétroviseurs extérieurs (2) et dans la calandre (1).
Avec un
angle de vision de plus de 180 degrés par caméra, le dispositif a été conçu afin de permettre une visibilité à 360° sur les environs et sur la circulation grâce à une image retransmise sur le système d'infodivertissement.
À partir des images fournies par les quatre caméras, le calculateur génère une illustration générale de la Passat et de son environnement baptisée Birdview 3D.
Contrairement à une « vue du ciel » classique, les images sont
projetées sur un hémisphère. Le système autorise
jusqu'à 17 angles de caméra virtuels différents, permettant de représenter la totalité des perspectives autour de la
voiture.
Le système Area View intègre la
détection des obstacles à l'aide d'algorithmes de traitement d'image. Complétant les capteurs de stationnement classiques à ultrasons, le système est ainsi en mesure de reconnaître des obstacles situés en dehors de la zone couverte par les capteurs. La stratégie d'alerte est analogue à celle des capteurs à ultrasons. Parallèlement à l'affichage des obstacles et de l'
espace disponible autour de la voiture, le système Area View facilite les manœuvres de stationnement sur un emplacement en
visualisant le trajet à suivre sur la base du braquage du volant.
Le
mode d'affichage « Offroad » pour la caméra avant facilite les déplacements à faible allure sur revêtement non stabilisé ou hors route, en identifiant clairement les obstacles tels que les grosses pierres, les troncs d'arbre ou les nids-de-poule.
